Kolik atmosfér produkuje motorové čerpadlo?

Motorová čerpadla se stávají stále oblíbenějším vybavením v každodenním životě a na stavbách. S jejich pomocí můžete odčerpat velké množství vody, efektivně je využít k zavlažování polí a vyrovnat se se sezónními problémy. Moderní motorová čerpadla jsou natolik všestranná, spolehlivá a provozně nenáročná, že hravě dokážou vyřešit i ten nejsložitější problém související se zásobováním vodou.

Výběr motorového čerpadla je často obtížný, ale když bydlíte ve svém, pravidelně řešíte takové problémy, jako je odvodnění oblasti po jarním tání sněhu nebo povodních, boj se záplavami sklepa, odčerpávání septiku, čerpání vody do bazénu nebo zavlažování a dokonce i pro hašení požárů. V takovém případě vám nákup motorového čerpadla výrazně usnadní život.

Z čeho se skládá motorové čerpadlo a jak funguje?

Konstrukce motorového čerpadla je jednoduchá. V podstatě se jedná o čerpadlo se spalovacím motorem namontovaným na svařovaném rámu.

Podle typu motoru jsou:

Nejoblíbenější motorová čerpadla jsou se 4-taktními benzinovými motory, které jsou schopny zvládnout velké objemy vody, ale jsou mnohem levnější než jejich protějšky s dieselovým motorem a nevyžadují další vybavení s plynovou lahví.

Princip činnosti motorového čerpadla je jednoduchý: při startování motor spustí čerpadlo, které přečerpává kapalinu z jedné hadice (sání) do druhé – výstupu.

Motorová čerpadla se liší výkonem, výškou hlavy, sací hloubkou, schopností čerpat vodu různého stupně znečištění – to vše ovlivňuje jeho cenu. Na příkladu nejoblíbenějších benzínových motorových čerpadel Fubag se podíváme na hlavní parametry, abychom neudělali chybu při výběru nejlepší možnosti.

Motorová čerpadla lze rozdělit do 4 hlavních skupin:

• Pro čistou vodu

• Pro mírně znečištěnou vodu

• Pro silně znečištěnou vodu

• Vysokotlaká (nebo požární) motorová čerpadla

Pro čerpání čisté vody

Čistá voda s částicemi do 4 mm

Zalévání. Plnění/vypouštění nádrží, bazénů a jiných nádob čistou vodou

Pro čerpání lehce znečištěné vody

Zahrnutí pevných a vláknitých částic ne více než 5 – 8 mm

Zalévání. Napouštění/vypouštění nádrží, bazénů a jiných nádob čistou vodou + Vypouštění zatopených sklepů, sklepů a jímek

Pro silně znečištěnou vodu

Začlenění abrazivních částic do 25 mm

Odvodnění jam a příkopů. Odstraňování následků povodní.

Vysokotlaká motorová čerpadla

Čistá voda bez inkluzí

Boj s požáry. Nouzové odvodnění sklepů a bazénů.

Jedním z hlavních technických parametrů při výběru motorového čerpadla je výkon.

Obr. 1 – Motorová čerpadla Fubag

Tato hodnota ukazuje, kolik litrů za minutu může vaše motorové čerpadlo přečerpat. Čerpadlo s výkonem 200-250 l/min zvládne domácí potřeby – zavlažování a zásobování vodou na chatě.

Obr. 2 – Motorové čerpadlo pro zavlažování a zásobování chatou vodou

Pro odčerpání zatopeného sklepa, odvodnění zatopeného prostoru nebo obsluhu bazénu je vhodná jednotka o výkonu 500-1000 l/min.

Obr. 3 – Motorové čerpadlo pro odčerpání zatopeného sklepa, odvodnění zatopeného prostoru

Ale ve stavebnictví nebo pro čerpání nádrží bude zapotřebí motorové čerpadlo o výkonu 1300 l/min.

Lifehack: Pro dosažení maximálního výkonu je vhodné umístit motorové čerpadlo co nejblíže k vodě a délku hadic omezit na minimum.

Druhý parametr určující volbu – to jsou charakteristiky čerpadla – to je výška tlaku nebo zdvihu a výška sání.

Sací zdvih ukazuje, z jaké hloubky čerpadlo zvedá vodu. Obvykle je toto číslo 7-8 metrů, což je dostačující k provádění různých úkolů.

Tlak nebo výška zdvihu určí, do jaké výšky může jednotka dodávat vodu. Pro domácí potřeby obvykle stačí 25 m. U hasičských motorových čerpadel může být tento údaj až 70 metrů a více. Mimochodem, tento indikátor také určuje, jak daleko horizontálně může vaše motorové čerpadlo vydat proud. To platí při zalévání. Výpočet je zde jednoduchý: 1 metr stoupání se rovná 10 metrům horizontálně. To znamená, že s tlakem motorového čerpadla 25 metrů dodá 250 metrů vodorovně bez zvedání.

Mezi charakteristikami najdete i průměry sacího a výtlačného otvoru. Výkon závisí na jejich velikosti: čím vyšší je výkon jednotky, tím větší jsou průměry otvorů.

• U motorových čerpadel pro použití na venkově/domácnosti je to obvykle 25-50 mm.
• Pro profesionální stavební jednotky – od 80 do 100 mm.

Obr. 4 – Průměry sacích a výtlačných otvorů motorového čerpadla Několik slov k výkonu motoru. Benzínová čerpadla jsou vybavena 2 nebo 4 taktními motory.

2-taktní motorová čerpadla – kompaktní zařízení s nízkou produktivitou, pro místní zavlažování nebo údržbu bazénu. Takové motory jsou plněny palivovou směsí.

4 zdvih Výkonnější zařízení jsou vybavena motory, které jsou schopny pracovat s velkými objemy vody.

Když znáte tyto základní charakteristiky, můžete si spočítat, které motorové čerpadlo je pro vás to pravé.

Faktem je, že skutečné výstupní hodnoty tlaku a produktivity se často liší od hodnot udávaných výrobcem: ovlivňuje terén, přítomnost spojovacích prvků podél cesty toku atd.

Jak vybrat motorové čerpadlo podle vstupních dat?

Například pro naši daču musíme vybrat motorové čerpadlo.

Úkoly: zalévání, plnění / odčerpávání nádoby o objemu 9 kubíků. Na jaře je možné, že dojde k odvodnění zatopeného suterénu.

5 – Úlohy pro motorová čerpadla PG 600 a PG 1600 Obr

Velikost pozemku je nám jasná. Známé je také místo příjmu/výtlaku vody. Na čistou nebo mírně znečištěnou vodu samozřejmě potřebujete motorové čerpadlo. Může se jednat o čerpadlo o výkonu 600 l/min (FUBAG PG 600) nebo o 1600 l/min. (PG 1600). Která je pro nás ta pravá? Pomůže jednoduchá aritmetika.

A. Určíme vzdálenost L, na kterou je třeba vodu převést: je třeba sečíst délku L 1 hadice od místa nasávání do jednotky a L 2 od jednotky k místu vypouštění vody.

Cesta vody často není přímá, na její cestě mohou být hadicové spoje. Ovlivňují průtok. Tyto faktory bereme v úvahu jako hydraulické ztráty K.

Motorové čerpadlo je výkonné samostatné čerpadlo pro čerpání velkých objemů kapalin. Většinou samozřejmě voda. Je potřeba naplnit sudy na zalévání ze studny, odčerpat vodu z jámy a zatopeného sklepa, vypustit bazén a uhasit oheň (ale k tomu nikdy nepřijde vhod!). Užitečná věc, pokud existuje venkovský dům s pozemkem.

Co jsou motorová čerpadla

V první řadě se dělí podle typu kapaliny, kterou jsou schopny čerpat. Existují tři hlavní typy čerpadel: na čistou vodu, na znečištěnou vodu a na chemicky agresivní kapaliny.

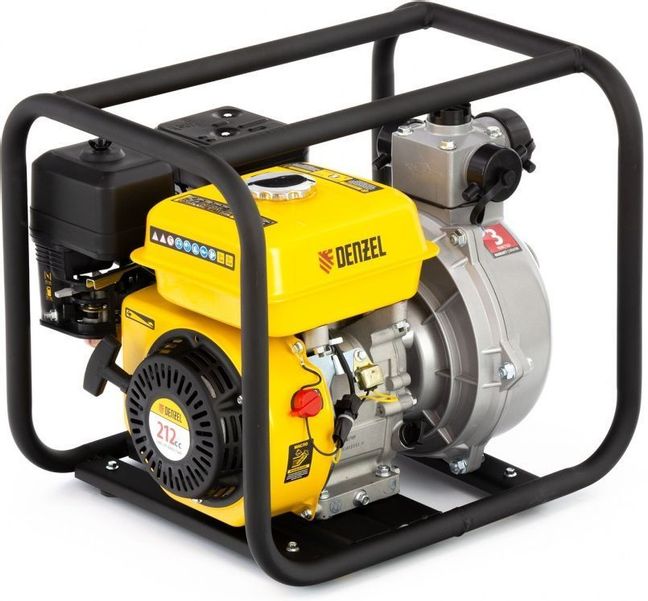

Motorová čerpadla na čistou vodu. Navzdory názvu jsou vhodné nejen pro čerpání křišťálově čisté pitné vody, ale i vody s pevnými částicemi do průměru 8 mm. Říká se mu také mírně a středně znečištěný. Tedy s bahnem, pískem, zeminou nebo hlínou, malými oblázky. Větší částice jsou zadržovány hrubým filtrem – jemnou kovovou síťkou instalovanou na přívodním potrubí.

Takové čerpadlo lze použít k čerpání vody z hluboké studny s podmíněně čistou vodou k čerpání vody do kuchyně a k zavlažování.

Konstrukčně se čerpadla na čistou a špinavou vodu liší jen málo. Pokud z důvodu hospodárnosti mohou být části čerpadla v čerpadlech na čistou vodu vyrobeny z plastu a obyčejných, spíše než z antikorozních kovových slitin.

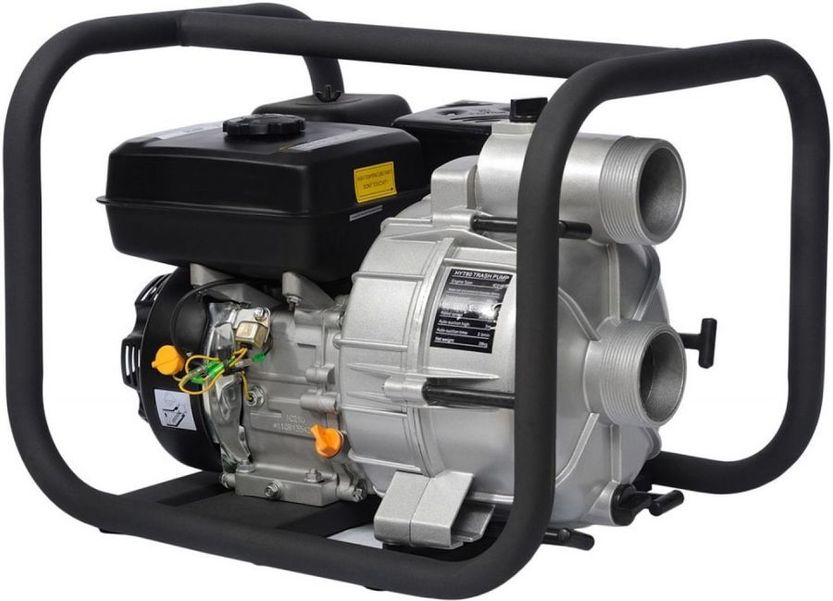

Čerpadla na špinavou vodu. Schopný čerpat vodu s pevnými částicemi do průměru 3–3,5 mm. Nebojí se hrubého písku, malých oblázků a dokonce i malého štěrku.

Na přívodním potrubí je filtrační síťka. Má velké buňky s tlustými přepážkami. Aby kamínky nepoškodily čerpadlo, je instalováno odolné kovové oběžné kolo z antikorozní slitiny.

Čerpadla na agresivní kapaliny. Vzácný typ zařízení, které se používá především v průmyslu pro čerpání kyselin, hořlavých materiálů a paliv. Vnitřní části takových čerpadel jsou vyrobeny ze slitin, které nereagují na agresivní chemii. Z tohoto důvodu jsou mnohonásobně dražší než vodní čerpadla.

Při instalaci vodovodního systému, zavlažovacího systému, stavbě domu jsou zapotřebí čerpadla prvních dvou typů – pro špinavou a čistou vodu. Zaměříme se tedy na ně a modelů pro potřeby výroby zatím nesáhneme.

Hlavní charakteristiky motorových čerpadel

Všechny důležité vlastnosti motorových čerpadel souvisejí s vodou: jakou rychlostí ji zařízení čerpá, z jaké hloubky a do jaké výšky může zvednout. Tyto charakteristiky přímo závisí na typu a výkonu motoru, na druhu paliva.

Производительность

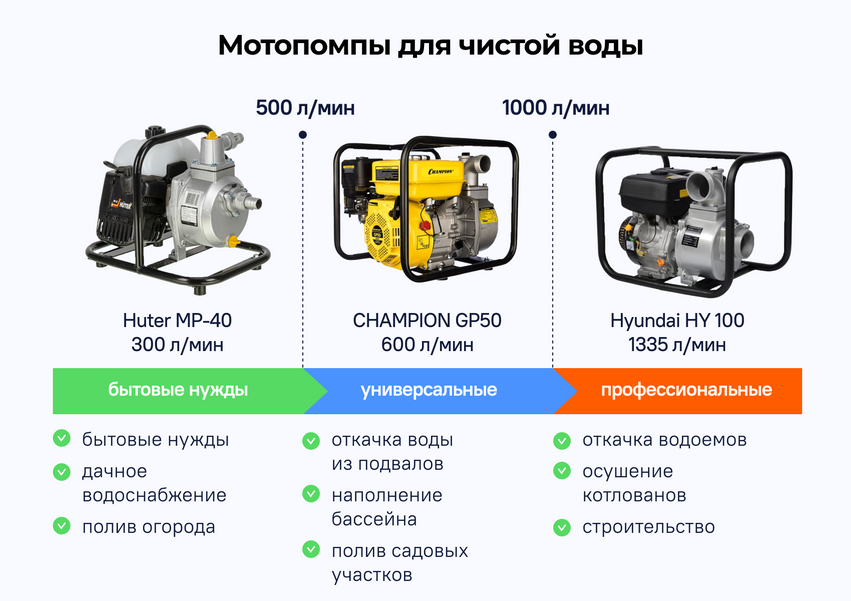

Klíčová charakteristika motorového čerpadla. Ukazuje, kolik litrů vody za minutu dokáže přečerpat. Vyplatí se zvolit výkon na základě úkolů, které motorové čerpadlo vyřeší, aby nedošlo k přeplatku za nadměrně výkonné zařízení.

Až 500 l/min. Motorové čerpadlo s takovým výkonem je vhodné pro zalévání zahrady a pro instalatérské práce na venkově. Příkladem domácího čerpadla je Huter MP-40, je určeno pouze pro čistou vodu a čerpá 300 l / min.

Od 500 do 1000 l/min. Rychle odčerpá vodu ze sklepa, naplní velký rámový bazén, pomůže zalévat velkou zahradu. Elitech MB 600 D 50 si poradí se špinavou vodou v zatopeném sklepě, Champion GP50 si poradí s čistou vodou ve studni. Jejich produktivita je stejná – 600 l / min.

Více než 1000 l/min. Taková čerpadla se používají na stavbách a v zemědělství. S jejich pomocí je vhodné zalévat pole, odvodňovat jámy a rybníky. Například Hyundai HY 100 produkuje 1335 l/min a je určen pro čistou vodu. Pro špinavého se hodí Zubr MPG-1300-80 s podobným výkonem.

Chcete-li motorové čerpadlo uvést na maximální pasový výkon, umístěte jej co nejblíže ke zdroji vody – studna, studna, jáma – a zkuste použít krátké hadice.

Sací zdvih

To je hloubka, ze které je motorové čerpadlo schopno efektivně odebírat vodu. Je to od 5 do 8 metrů, pokud je sací hadice umístěna tak, jak má být, přísně svisle. Za ideálních podmínek může být sací výška nejvýkonnějších čerpadel až 10 metrů a výrobci tento údaj někdy uvádějí. Reálně můžete počítat maximálně se 7-8 metry. To je dostatečné pro většinu úkolů na webu. Například k čerpání vody ze studny.

Výška zdvihu

Vzdálenost, o kterou čerpadlo zvedá vodu. Hodnota pasu se pohybuje od 20 do 70 metrů, pokud je hadice svislá.

Podle výšky výtahu můžete pochopit, zda motorové čerpadlo bude schopno naplnit bazén nebo zalévat sudy na druhé straně pozemku. Poměr je následující: 1 metr výšky se rovná 10 metrům vzdálenosti. To znamená, že čerpadlo s výškou zdvihu 30 metrů, řekněme Huter MP-100, bez problémů přečerpá vodu 300 metrů horizontálně.

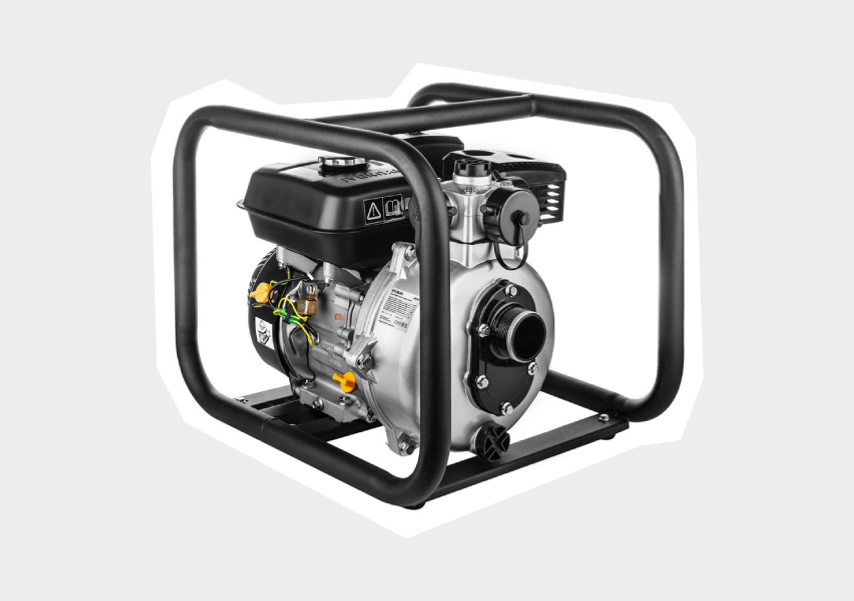

Motorové čerpadlo Huter MP-100

Výška stoupání vody je krom hasičů kritická, takže ve většině případů nelze stíhat metry. K zalévání zahrady na šesti akrech a zásobování vodou dvoupatrového domu jsou čerpadla s výškou zdvihu 20 metrů více než dostačující.

Motor

Motorová čerpadla jsou vybavena benzínovými a naftovými motory s výkonem od 1,5 do 15 hp.

Čerpadla s naftovým motorem jsou výkonná a odolná zařízení. Jedná se o vzácné a drahé modely, jejichž údržba je náročná a nákladná. Potřebují je například hasiči, aby dodali mohutný proud vody do velké výšky.

Čerpadla na benzínový motor jsou přehlednější a snadněji se udržují: zvládne je každý zkušený motorista. Jsou skoro stejně výkonné jako ty dieselové.

Existují modely s dvoudobým a čtyřtaktním motorem. První jmenované jsou levnější díky své zjednodušené konstrukci – nemají samostatný mazací systém a do palivové nádrže se nalévá směs oleje a benzínu. Ty druhé, s oddělenou olejovou nádrží, jsou spolehlivější a dražší.

Nelze hledět především na počet „koní“ v motoru, ale motorové čerpadlo volit především pro jeho výkon. Pokud například potřebujete čerpadlo na špinavou vodu 1000 l/min, můžete si být jisti, že všechny vhodné modely budou mít solidní motor od 6 koní.

Co je třeba věnovat pozornost

Rám. Pevná konstrukce potrubí různých sekcí, sestavených kolem motorového čerpadla. Mírně zvedá čerpadlo nad zem, chrání ho před nečistotami a nárazy během přepravy a je pohodlnější nosit čerpadlo za rám.

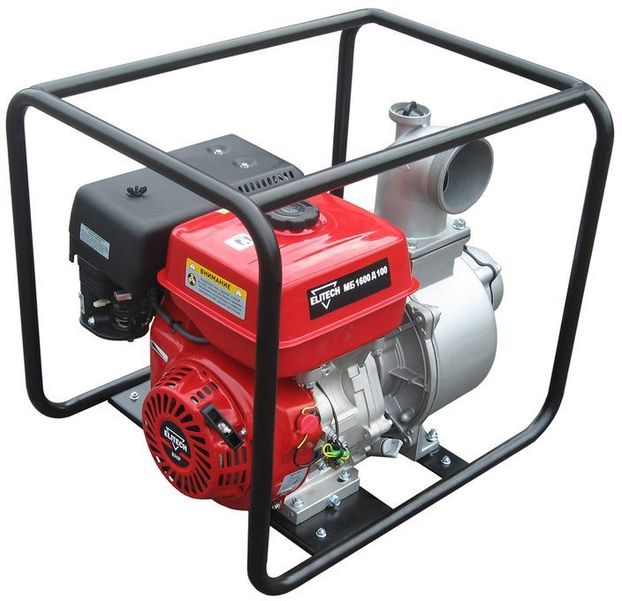

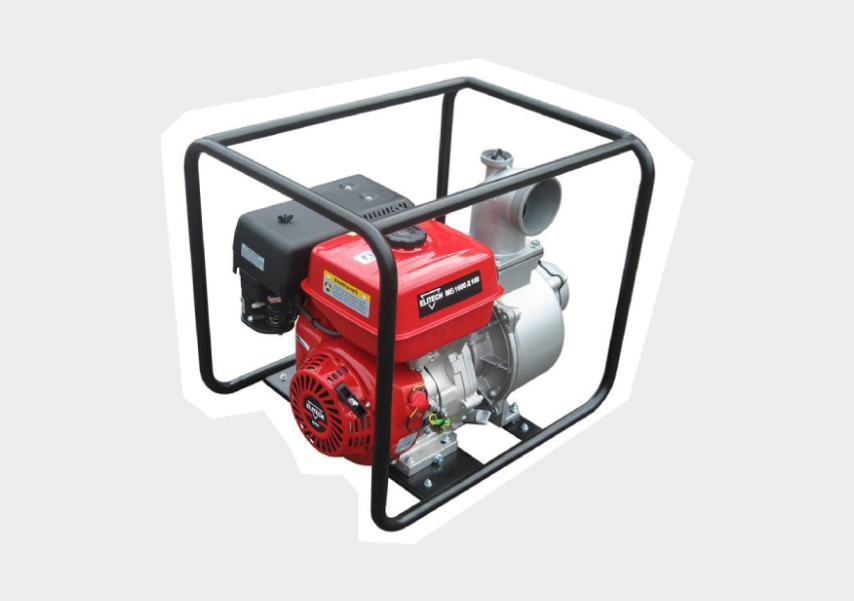

Motorové čerpadlo Elitech MB 1600 D 100 s kovovým rámem pro stabilitu a ochranu proti poškození

Kola. Někdy jsou na rám nasazena kola, aby bylo pohodlnější přemisťovat poměrně těžké zařízení. Budou se hodit, pokud je potřeba čerpadlo, například ve sklepě, pak na ulici. Příkladem čerpadla s koly je Redverg RD-DWP80.

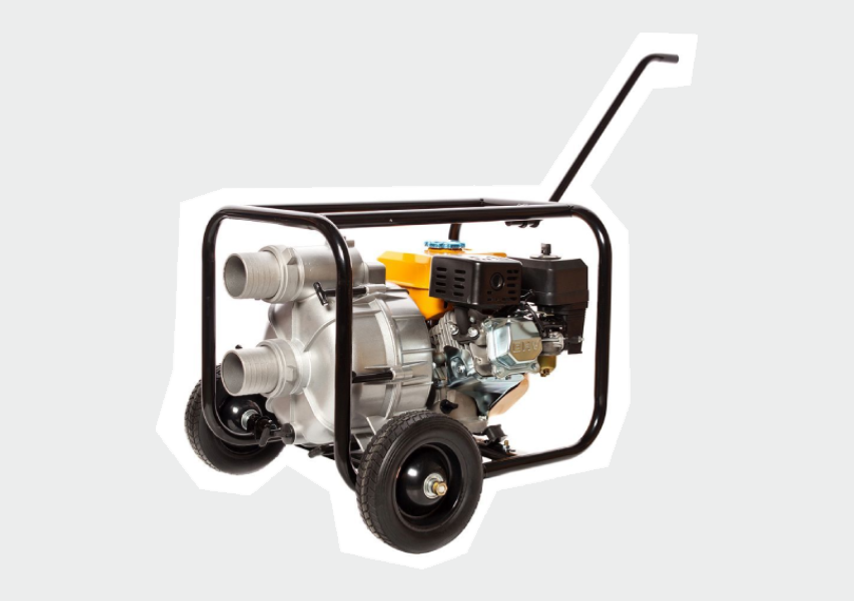

Motorové čerpadlo Redverg RD-DWP80 o hmotnosti 40 kg je vybaveno kolečky pro snadnější přesun

Tlumení vibrací. Motor čerpadla může být připevněn k rámu napevno, pomocí šroubů nebo měkce pomocí speciálních tlumičů. Absorbují vibrace během provozu a zabraňují přeskakování čerpadla na tvrdém podkladu – asfaltu nebo betonu. Tato možnost je k dispozici pro dieselový model Patriot MPD 3072 SFE.

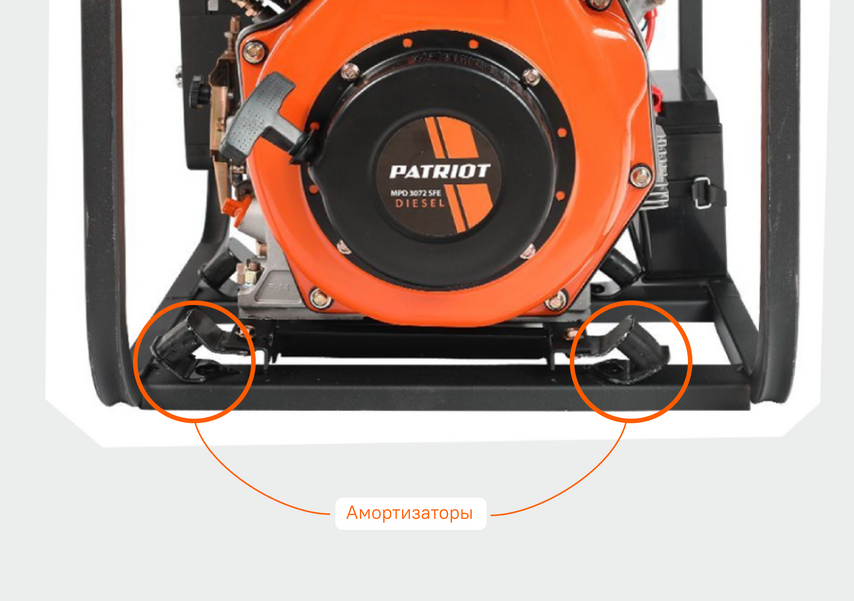

Motorové čerpadlo Patriot MPD 3072 SFE s tlumiči vibrací

Vhodné motorové čerpadlo – co to je?

Chcete-li vybrat čerpadlo, musíte odpovědět na čtyři otázky týkající se vody:

1. Jak se má čerpat čistá voda – čistá, mírně znečištěná (bahnem, jílem nebo pískem), středně znečištěná oblázky do 8 mm nebo znečištěná kamínky do průměru 30-35 mm.
2. Kolik vody je potřeba čerpat?
3. Z jaké hloubky zvednout?
4. Do jaké výšky nebo do jaké vzdálenosti by měl být aplikován?

Zde jsou například některé možnosti.

Odčerpejte vodu ze sklepa a zalijte zahradu. Řekněme, že hloubka suterénu je 3-4 metry. Ve vodě – hlína, země a písek. Závlahové nádrže jsou 30-40 metrů od domu, čerpáme do nich vodu. Čerpadlo pro domácí úkoly, jako je Patriot MP 1560 SH, které přečerpá 330 litrů za minutu, si s takovým úkolem docela poradí.

Vysušte bazén. Pokud je bazén sportovní, umístěný pod úrovní podlahy nebo terénu, musíte vodu zvednout z hloubky 1,5–4 metrů. Pokud je bazén zarámovaný a stojí na zahradě, není hlubší než 1,5 metru. Voda je samozřejmě čistá. A pro naplnění sudů na zavlažování je potřeba to vzít na vzdálenost 20-30 metrů. S tím si poradí čerpadlo o výkonu 600-800 l / min. Například Denzel PX-50H.

Vypusťte jámu na staveništi. Voda je tam evidentně hodně špinavá, plánuje se ji odvést o 200 metrů stranou. To znamená, že potřebujete čerpadlo s výškou zdvihu 20-25 metrů. Základová jáma je velká a poměrně hluboká – 8 metrů. Je tedy potřeba vyšší produktivita, 800-1000 litrů za minutu. Zde by se hodilo např. motorové čerpadlo na špinavou vodu Hyundai HYT 80, schopné odčerpat 917 litrů za minutu.

Zalévání bramborového pole z nedaleké vodní plochy. Řeka nebo jezero jsou mělké, pouze 5-7 metrů. Voda v nich je čistá podle standardů motorových čerpadel a musí být dodávána na vzdálenost 400–500 metrů. Pole je velké, takže čerpadlo potřebuje produktivní, od 1000 litrů za minutu. K pěstování brambor v takových podmínkách pomůže například model Elitech MB 1600 D 100.

Závěry

Motorová čerpadla se vyznačují především typem kapaliny, kterou mohou čerpat: čistou vodu, špinavou vodu nebo agresivní chemikálie. V každodenním životě a na staveništi jsou první dva typy užitečné.

Motorová čerpadla na čistou vodu jsou v konstrukci čerpadla o něco jednodušší a cenově dostupnější. Navzdory názvu mohou čerpat vodu s nečistotami: malé oblázky, písek, hlína, země.

U čerpadel na špinavou vodu jsou části čerpadla vyrobeny z kovových slitin. Dokážou proto čerpat vodu, do které narážejí kameny velikosti křepelčího vejce.

Výkon je první věcí, kterou je třeba při výběru motorového čerpadla sledovat. Jednoduchá čerpadla pro domácnost čerpají až 500 litrů za minutu, výkonná profesionální – až 1500.

Sací výška udává, jak hluboko může čerpadlo čerpat vodu. Výška zdvihu – kolik metrů je možné dodávat vodu. Vzdálenost zdvihu je také uvažována podle výšky zdvihu: 1 metr na výšku se rovná 10 metrům vodorovně.

Motor většiny motorových čerpadel je benzinový, s výkonem od 1,5 do 15 hp. Pasové „koně“ ale nejsou samoúčelné a v první řadě je lepší hledět na výkon.
